Швеллеры с уклоном полок ГОСТ 8240-89

    1 оценка

cherkon

размещено: 25 Января 2006

Содержит 18 блоков профилей с описанием характеристик сечения (например: Швеллер № 10 h=100 мм, b=46 мм, s=4,5 мм, t=7,6 мм, r1=7 мм, r2=3 мм, А=10,9 см2, P=0,086 кг/см, Iy=174 см4, Wy=34,8 см3, iy=39,9 мм, Sy=20,4 см3, Iz=20,4 см4, Wz=6,46 см3, iz=13,7 мм, y0=14,4 мм). Просмотр характеристик через ДизайнЦентр, для простоты работы наилучшее применение — это создать палитру инструментов. Отчерчено в миллиметрах — 1 единица на чертеже соответствует 1 миллиметру.
О всех неточностях и ошибках просьба сообщить на e-mail: cherkon@topmail.kz или cherkon@mail.ru

0.03 МБ

Источник

Как сварить двутавр в стык правильно ? [PVS]
Дом из ЛСТК. Личный опыт // FORUMHOUSE
как начертить швеллер

Источник2

Швеллер

При подготовке конструкторских документов для передачи их в производство, в число которых входят рабочие и сборочные чертежи, возникает необходимость в употреблении разного рода слов для того чтобы нанести запись в наименовании которое должно быть по возможности кратким и отражать суть содержимого графического поля документа.

Швеллер является одним из таких слов, которым обозначаются чертежи в наименовании. Слово швеллер заимствовано от немецкого слова «Schweller» и имеет аналогичное значение применительно к употреблению. Как правило, швеллер это изделие -образной формы, изготавливаемое промышленным способом на специальном оборудовании. При их производстве применяются гибочные технологические операции и прокатка металла.

Наименование Швеллер
Формат файла *.dwg
Файл архива *.rar
Размер файла 35,8 кб
Скачать Бесплатно

В зависимости от того метода который избирается для производства таких востребованных изделий как стальной швеллер, их можно разделить отнести к специальным профилям для машиностроения и вагоностроения, горячекатаным, гнутым равнополочным и не равнополочным.

Помимо обычной стали для швеллеров могут быть использованы легированные стали, а так же алюминиевые сплавы.

Область применения швеллеров

Швеллеры получили широкое применение в различных сферах промышленности и индустрии строительства. Наиболее актуально их использование с целью улучшения параметров устойчивости, жесткости конструкций при одновременном снижении их веса. Обладая сравнительно небольшой массой, швеллеры имеют повышенные показатели жесткости на изгиб и неплохие – на кручение. Детали достаточно устойчивы к продольным нагрузкам, что также входит в перечень их положительных технических характеристик.

Самым распространенным вариантом применения швеллеров являются всевозможные строительные конструкции. С использованием обозначенной детали осуществляется обустройство кровли, перекрытий. Швеллер также востребован в роли составляющей перегородок и стен в силу своих технических параметров. Зачастую швеллеры применяют для создания лестниц разного вида, обустройства некоторых видов фундаментов. Швеллеры востребованы в процессе возведения быстровозводимых зданий и сооружений с облегченной конструкцией. В особенности это касается различных торговых павильонов. За счет боковых полок упрощается организация резьбовых креплений, вследствие чего сокращаются затраты денежных средств и времени на монтаж конструкций на основе предварительно подготовленных компонентов прямо на стройплощадках.

Актуально использование швеллеров для производства опор различного типа, а также обустройства несущих конструкций, возведения сооружений промышленного и инженерного назначения с большими пролетами, мостов. Подобные профильные изделия применимы и в сфере автомобилестроения в качестве рам грузовиков – здесь актуально использование гнутых швеллеров.

Конструкции на базе швеллеров могут использоваться как рамы пассажирских и грузовых вагонов в железнодорожной индустрии. В этом случае подходят изделия особой конструкции, именуемые специальными «вагонными швеллерами».

Швеллер применяется в качестве составных деталей при возведении крупных логистических комплексов. В этом случае швеллера входит в состав стеллажей, полок разного вида, является компонентом подъемно-транспортного оснащения. Если говорить о торговых центрах и супермаркетах, здесь тоже востребованы швеллеры. В крупных торговых точках и розничных предприятиях также практически повсеместно встречаются конструкции, изготовленные для размещения товаров, основой которых являются, как правило, швеллеры.







Источник

Построение двутавровой балки в автокад
как начертить швеллер

Источник3

ГОСТ 8240-97.

Швеллеры стальные горячекатаные.

Сортамент (с Изменением N 1)


ГОСТ 8240-97

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel channels. Assortment

МКС 77.140.70

ОКП 29 2500

Дата введения 2002-01-01

Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.)За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба “Туркменстандартлары”
Украина Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.

4 ВЗАМЕН ГОСТ 8240-89

5 ПЕРЕИЗДАНИЕВНЕСЕНЫ поправки, опубликованные в ИУС N 12, 2004 год, ИУС N 10, 2009 год, ИУС N 10, 2013 год

Поправки внесены изготовителем базы данных

ВНЕСЕНО Изменение N 1, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол от 06.06.2008 N 33). Государство-разработчик Украина. Приказом Росстандарта от 14.11.2011 N 541-ст введено в действие на территории РФ с 01.09.2012

Изменение N 1 внесено изготовителем базы данных и опубликовано в ИУС N 2, 2012 год

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

Э — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки;

X0 — расстояние от оси YY до наружной грани стенки;

Δ — перекос полки;

ƒ — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W — момент сопротивления;

i — радиус инерции;

Sx — статический момент полусечения.

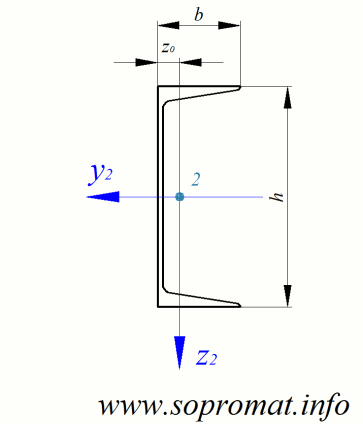

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

Рисунок 1. Поперечное сечение швеллеров серий У, С

Рисунок 2. Поперечное сечение швеллеров серий П, Э, Л

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

Таблица 1

Швеллеры с уклоном внутренних граней полок

Номер швеллера серии У h b s t R r Пло- щадь попе- реч- ного сече- ния F, см² Масса 1 м, кг Справочные значения для осей X0, см
не более XX YY
мм Ix, см4 Wx, см³ ix, см Sx, см³ Iy, см4 Wy, см³ i0, см
50 32 4,4 7,0 6,0 2,5 6,16 4,84 22,8 9,1 1,92 5,59 5,61 2,75 0,95 1,16
6,5У 65 36 4,4 7,2 6,0 2,5 7,51 5,90 48,6 15,0 2,54 9,00 8,70 3,68 1,08 1,24
80 40 4,5 7,4 6,5 2,5 8,98 7,05 89,4 22,4 3,16 13,30 12,80 4,75 1,19 1,31
10У 100 46 4,5 7,6 7,0 3,0 10,90 8,59 174,0 34,8 3,99 20,40 20,40 6,46 1,37 1,44
12У 120 52 4,8 7,8 7,5 3,0 13,30 10,40 304,0 50,6 4,78 29,60 31,20 8,52 1,53 1,54
14У 140 58 4,9 8,1 8,0 3,0 15,60 12,30 491,0 70,2 5,60 40,80 45,40 11,00 1,70 1,67
16У 160 64 5,0 8,4 8,5 3,5 18,10 14,20 747,0 93,4 6,42 54,10 63,30 13,80 1,87 1,80
16аУ 160 68 5,0 9,0 8,5 3,5 19,50 15,30 823,0 103,0 6,49 59,40 78,80 16,40 2,01 2,00
18У 180 70 5,1 8,7 9,0 3,5 20,70 16,30 1090,0 121,0 7,24 69,80 86,00 17,00 2,04 1,94
18аУ 180 74 5,1 9,3 9,0 3,5 22,20 17,40 1190,0 132,0 7,32 76,10 105,00 20,00 2,18 2,13
20У 200 76 5,2 9,0 9,5 4,0 23,40 18,40 1520,0 152,0 8,07 87,80 113,00 20,50 2,20 2,07
22У 220 82 5,4 9,5 10,0 4,0 26,70 21,00 2110,0 192,0 8,89 110,00 151,00 25,10 2,37 2,21
24У 240 90 5,6 10,0 10,5 4,0 30,60 24,00 2900,0 242,0 9,73 139,00 208,00 31,60 2,60 2,42
27У 270 95 6,0 10,5 11,0 4,5 35,20 27,70 4160,0 308,0 10,90 178,00 262,00 37,30 2,73 2,47
30У 300 100 6,5 11,0 12,0 5,0 40,50 31,80 5810,0 387,0 12,00 224,00 327,00 43,60 2,84 2,52
33У 330 105 7,0 11,7 13,0 5,0 46,50 36,50 7980,0 484,0 13,10 281,00 410,00 51,80 2,97 2,59
36У 360 110 7,5 12,6 14,0 6,0 53,40 41,90 10820,0 601,0 14,20 350,00 513,00 61,70 3,10 2,68
40У 400 115 8,0 13,5 15,0 6,0 61,50 48,30 15220,0 761,0 15,70 444,00 642,00 73,40 3,23 2,75

Таблица 2

Швеллеры с параллельными гранями полок

Номер швеллера серии П h b s t R r Пло- щадь попе- реч- ного сече- ния F, см² Масса 1 м, кг Справочные значения для осей X0, см
не более XX YY
мм Ix, см4 Wx, см³ ix, см Sx, см³ Iy, см4 Wy, см³ iy, см
50 32 4,4 7,0 6,0 3,5 6,16 4,84 22,8 9,1 1,92 5,61 5,95 2,99 0,98 1,21
6,5П 65 36 4,4 7,2 6,0 3,5 7,51 5,90 48,8 15,0 2,55 9,02 9,35 4,06 1,12 1,29
80 40 4,5 7,4 6,5 3,5 8,98 7,05 89,8 22,5 3,16 13,30 13,90 5,31 1,24 1,38
10П 100 46 4,5 7,6 7,0 4,0 10,90 8,59 175,0 34,9 3,99 20,50 22,60 7,37 1,44 1,53
12П 120 52 4,8 7,8 7,5 4,5 13,30 10,40 305,0 50,8 4,79 29,70 34,90 9,84 1,62 1,66
14П 140 58 4,9 8,1 8,0 4,5 15,60 12,30 493,0 70,4 5,61 40,90 51,50 12,90 1,81 1,82
16П 160 64 5,0 8,4 8,5 5,0 18,10 14,20 750,0 93,8 6,44 54,30 72,80 16,40 2,00 1,97
16аП 160 68 5,0 9,0 8,5 5,0 19,50 15,30 827,0 103,0 6,51 59,50 90,50 19,60 2,15 2,19
18П 180 70 5,1 8,7 9,0 5,0 20,70 16,30 1090,0 121,0 7,26 70,00 100,00 20,60 2,20 2,14
18аП 180 74 5,1 9,3 9,0 5,0 22,20 17,40 1200,0 133,0 7,34 76,30 123,00 24,30 2,35 2,36
20П 200 76 5,2 9,0 9,5 5,5 23,40 18,40 1530,0 153,0 8,08 88,00 134,00 25,20 2,39 2,30
22П 220 82 5,4 9,5 10,0 6,0 26,70 21,00 2120,0 193,0 8,90 111,00 178,00 31,00 2,58 2,47
24П 240 90 5,6 10,0 10,5 6,0 30,60 24,00 2910,0 243,0 9,75 139,00 248,00 39,50 2,85 2,72
27П 270 95 6,0 10,5 11,0 6,5 35,20 27,70 4180,0 310,0 10,90 178,00 314,00 46,70 2,99 2,78
30П 300 100 6,5 11,0 12,0 7,0 40,50 31,80 5830,0 389,0 12,00 224,00 393,00 54,80 3,12 2,83
33П 330 105 7,0 11,7 13,0 7,5 46,50 36,50 8010,0 486,0 13,10 281,00 491,00 64,60 3,25 2,90
36П 360 110 7,5 12,6 14,0 8,5 53,40 41,90 10850,0 603,0 14,30 350,00 611,00 76,30 3,38 2,99
40П 400 115 8,0 13,5 15,0 9,0 61,50 48,30 15260,0 763,0 15,80 445,00 760,00 89,90 3,51 3,05

Таблица 3

Швеллеры экономичные с параллельными гранями полок

Номер швеллера серии Э h b s t R r Пло- щадь попе- реч- ного сече- ния F, см² Масса 1 м, кг Справочные значения для осей X0, см
не более XX YY
мм Ix, см4 Wx, см³ ix, см Sx, см³ Iy, см4 Wy, см³ iy, см
50 32 4,2 7,0 6,5 2,5 6,10 4,79 22,9 9,17 1,94 5,62 6,02 3,05 0,993 1,23
6,5Э 65 36 4,2 7,2 6,5 2,5 7,41 5,82 48,9 15,05 2,57 9,02 9,42 4,13 1,127 1,32
80 40 4,2 7,4 7,5 2,5 8,82 6,92 90,0 22,50 3,19 13,31 13,93 5,38 1,257 1,41
10Э 100 46 4,2 7,6 9,0 3,0 10,79 8,47 175,9 35,17 4,04 20,55 22,68 7,47 1,450 1,56
12Э 120 52 4,5 7,8 9,5 3,0 13,09 10,24 307,0 51,17 4,84 29,75 35,12 10,03 1,638 1,70
14Э 140 58 4,6 8,1 10,0 3,0 15,41 12,15 495,7 70,81 5,67 40,96 51,76 13,13 1,833 1,86
16Э 160 64 4,7 8,4 11,0 3,5 17,85 14,01 755,5 94,43 6,50 54,41 73,17 16,70 2,024 2,02
18Э 180 70 4,8 8,7 11,5 3,5 20,40 16,01 1097,9 121,99 7,34 70,05 100,51 20,87 2,219 2,18
20Э 200 76 4,9 9,0 12,0 4,0 23,02 18,07 1537,1 153,71 8,17 88,03 134,07 25,54 2,413 2,35
22Э 220 82 5,1 9,5 13,0 4,0 26,36 20,69 2134,2 194,02 9,00 111,00 179,05 31,54 2,606 2,52
24Э 240 90 5,3 10,0 13,0 4,0 30,19 23,69 2927,0 243,92 9,85 139,08 249,03 40,07 2,872 2,78
27Э 270 95 5,8 10,5 13,0 4,5 34,87 27,37 4200,2 311,12 10,97 178,25 316,24 47,43 3,011 2,83
30Э 300 100 6,3 11,0 13,0 5,0 39,94 31,35 5837,1 389,14 12,09 224,00 395,57 55,58 3,147 2,88
33Э 330 105 6,9 11,7 13,0 5,0 46,15 36,14 8021,8 488,17 13,18 281,23 497,02 65,78 3,282 2,94
36Э 360 110 7,4 12,6 14,0 6,0 52,90 41,53 10864,5 603,58 14,33 350,05 618,92 77,76 3,420 3,04
40Э 400 115 7,9 13,5 15,5 6,0 61,11 47,97 15307,9 765,40 15,83 445,41 770,89 91,80 3,552 3,10

Таблица 4

Швеллеры легкой серии с параллельными гранями полок

Номер швеллера серии Л h b s t R r Пло- щадь попе- реч- ного сече- ния F, см² Масса 1 м, кг Справочные значения для осей X0, см
не более XX YY
мм Ix, см4 Wx, см³ ix, см Sx, см³ Iy, см4 Wy, см³ iy, см
12Л 120 30 3,0 4,8 7 6,39 5,02 135,26 22,54 4,60 13,43 5,02 2,24 0,89 0,76
14Л 140 32 3,2 5,6 7 7,57 5,94 212,94 30,42 5,31 18,23 6,55 2,70 0,93 0,78
16Л 160 35 3,4 5,3 8 9,04 7,10 331,96 41,49 6,06 24,84 9,23 3,46 1,01 0,83
18Л 180 40 3,6 5,6 8 10,81 8,49 503,87 55,98 6,83 33,49 14,64 4,10 1,16 0,94
20Л 200 45 3,8 6,0 9 12,89 10,12 748,17 74,82 7,62 44,59 22,37 6,51 1,32 1,06
22Л 220 50 4,0 6,4 10 15,11 11,86 1070,97 97,36 8,42 57,82 32,85 8,61 1,47 1,19
24Л 240 55 4,2 6,8 10 17,41 13,66 1476,39 123,03 9,21 72,90 46,25 11,04 1,63 1,31
27Л 270 60 4,5 7,3 11 20,77 16,30 2218,16 164,31 10,33 97,48 65,10 14,17 1,77 1,40
30Л 300 65 4,8 7,8 11 24,30 19,07 3186,74 212,45 11,45 126,24 89,08 17,84 1,91 1,51

Таблица 5

Швеллеры специальные

Номер швеллера серии C h b s t R r Уклон полок, % Пло- щадь попе- реч- ного сече- ния F, см² Масса 1 м, кг Справочные значения для осей X0, см
не более XX YY
мм Ix, см4 Wx, см³ ix, см Iy, см4 Wy, см³ iy, см
80 45 5,5 9,0 9,0 1,5 6 11,80 9,26 115,82 28,95 3,13 22,24 7,63 1,38 1,57
14С 140 58 6,0 9,5 9,5 4,75 18,51 14,53 563,70 80,50 5,52 53,20 13,01 1,70 1,71
14Са 140 60 8,0 9,5 9,5 5,0 10 21,30 16,72 609,10 87,01 5,35 61,02 14,09 1,69 1,67
16С 160 63 6,5 10,0 10,0 5,0 21,95 17,53 866,20 108,30 6,28 73,30 16,30 1,83 1,80
16Са 160 65 8,5 10,0 10,0 5,0 25,15 19,74 934,50 116,80 6,10 83,40 17,55 1,82 1,75
18С 180 68 7,0 10,5 10,5 5,3 25,70 20,20 1272,00 141,00 7,04 98,50 20,10 1,96 1,88
18Са 180 70 9,0 10,5 10,5 5,3 29,30 23,00 1370,00 152,00 6,84 111,00 21,30 1,95 1,84
18Сб 180 100 8,0 10,5 10,5 5,0 6 34,04 26,72 1791,01 199,00 7,25 305,48 43,58 3,00 2,99
20С 200 73 7,0 11,0 11,0 5,5 10 28,83 22,63 1780,37 178,04 7,86 128,04 24,19 2,11 2,02
20Са 200 75 9,0 11,0 11,0 5,5 10 32,83 25,77 1913,71 191,37 7,64 143,63 25,88 2,09 1,95
20Сб 200 100 8,0 11,0 11,0 5,5 6 36,58 28,71 2360,88 236,09 8,03 327,23 46,30 2,99 2,93
24С 240 85 9,5 14,0 14,0 7,0 44,46 34,90 3841,35 320,11 9,29 268,89 43,70 2,46 2,35
26С 260 65 10,0 16,0 15,0 3,0 44,09 34,61 4088,00 314,50 9,63 115,60 171,60 5,03 3,91
26Са 260 90 10,0 15,0 15,0 7,5 8 50,60 39,72 5130,83 394,68 10,07 343,15 52,62 2,60 2,48
30С 300 85 7,5 13,5 13,5 7,0 10 43,88 34,44 6045,43 403,03 11,74 260,74 41,41 2,44 2,20
30Са 300 87 9,5 13,5 13,5 7,0 10 49,88 39,15 6495,43 433,03 11,41 288,78 43,93 2,41 2,13
30Сб 300 89 11,5 13,5 13,5 7,0 10 55,88 43,86 6945,43 463,03 11,15 315,35 46,29 2,38 2,09

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см³.

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

2.4 Форма швеллера и предельные отклонения размеров должны соответствовать приведенным на рисунках 1-3 и в таблицах 6 и 7.

Рисунок 3

Таблица 6

Предельные отклонения параметров

В миллиметрах

Параметр Интервал значений параметра Предельное отклонение
Высота h До 80 включ. ±1,5
» 200 » ±2,0
200 » 400 » ±3,0
Ширина полки b До 40 включ. ±1,5
» 89 » ±2,0
» 89 ±3,0
Толщина полки t До 10 включ. -0,5
» 11 » -0,8
» 11 -1,0
Толщина стенки s До 5,1 включ. ±0,5
Св. 5,1 » 6,0 » ±0,6
» 6,0 ±0,7
Прогиб стенки ƒ по высоте h сечения профиля, не более До 100 включ. 0,5
» 200 » 1,0
» 200 » 400 » 1,5
Примечания

1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.

2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

3 Прогиб стенки ƒ швеллера измеряют, как показано на рисунке 3.

4 Для швеллеров серий «У», «П», «Э» допускается прогиб стенки ƒ по высоте h сечения профиля не более 0,25ƒ, кроме профилей с толщиной стенки 5,1; 5,3; 5,4; 5,6 и 5,8 мм.

5 Плюсовые предельные отклонения по толщине полки () ограничиваются предельными отклонениями по массе.

Таблица 7

Допустимые значения перекоса полок

В миллиметрах

Параметр Категория точности
Высокая Повышенная Обычная
Перекос полки Δ (Δ’), не более, при ширине полки b:
до 95 включ. 0,9 1,0 1,2
св. 95 0,01b 0,015b 0,025b
Примечание — Перекос полки Δ (Δ’) швеллера измеряют, как показано на рисунке 3.

(Измененная редакция, Изм. N 1).

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при h ≤ 300 мм и 5% при h > 300 мм.

2.4.2 В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.

Допустимые значения перекоса полок не должны превышать приведенных в таблице 7.

(Введен дополнительно, Изм. N 1).

2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20 — 3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5% массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5% массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

  • +40 мм — при длине от 2 до 8 м включ.;
  • +[40+5(l−8)] мм, но не более 100 мм — при длине св. 8 м,

где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем — до 0,15% длины.

2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.


Ключевые слова: швеллеры горячекатаные, сортамент, параметры, размеры, предельные отклонения, справочные величины





Источник

Теория соединения встык — Территория сварки

Комментировать
0
Это интересно

Способы выпрямления швеллер Без рубрики
0 комментариев

Труба толстостенная размеры таблица Без рубрики
0 комментариев

Комментариев нет, будьте первым кто его оставит
